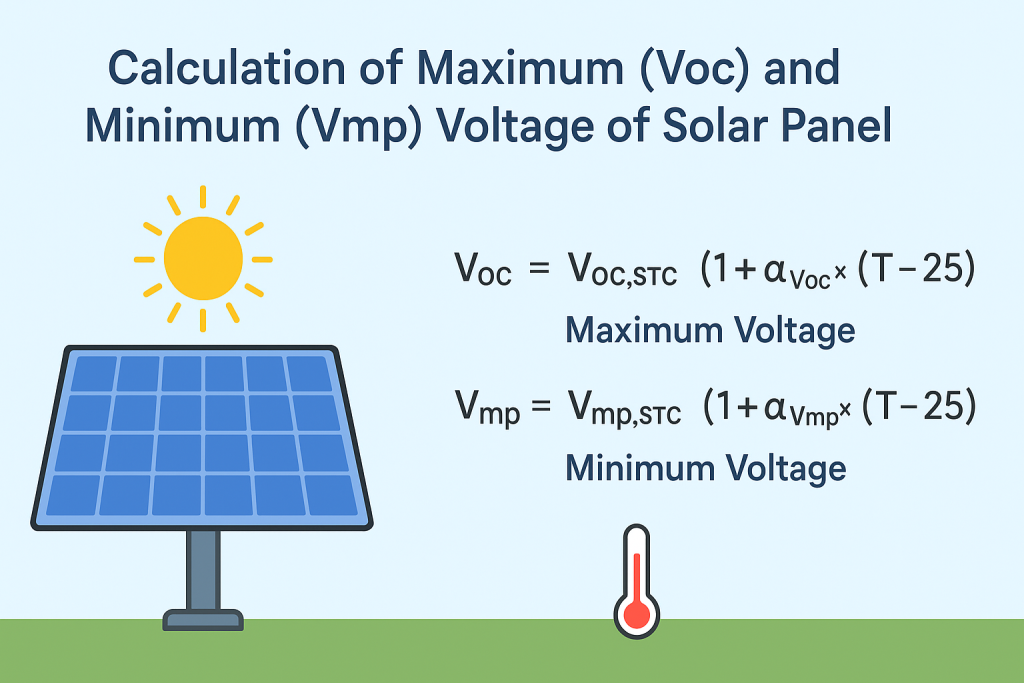

محاسبهٔ ولتاژ حداکثر و حداقل پنل خورشیدی

عالی — یک مقاله جامع و فنی به‌همراه فرمول‌ها و محاسبات نمونه آماده کردم تا بتوانید ولتاژ حداکثر (Voc) و ولتاژ حداقل کاری / نقطهٔ بیشینه توان (Vmp) یک پنل خورشیدی را برای طراحی رشته‌ها و انتخاب اینورتر/کامباینر محاسبه کنید. تمام مراحل عددی به‌صورت گام‌به‌گام آورده شده تا بتوانید با اعداد دیتاشیت خودتان جایگزین کنید.

۱) مفاهیم پایه

• Voc (Open-Circuit Voltage): ولتاژ مدار باز پنل در شرایط استاندارد (STC: 1000 W/m²، 25°C). علامت‌گذاری معمول در دیتاشیت: Voc,STCV_{oc,STC}.
• Vmp (Maximum Power Voltage): ولتاژ در نقطهٔ بیشینهٔ توان (شدت‌جریان در آن ImpI_{mp}). دیتاشیت: Vmp,STCV_{mp,STC}.
• α_Voc ، α_Vmp: ضرایب دمایی ولتاژها (در واحد V/°C\text{V/°C} یا معمولاً به‌صورت درصد در °C، مثلاً −0.30%/°C). در دیتاشیت می‌آیند — حتماً از دیتاشیت پنل خود استفاده کنید.

۲) اثر دما — فرمول‌های اصلی

دمای سلول تأثیر قوی بر ولتاژ دارد. برای تبدیل از مقدار STC به دمای عملیاتی واقعی از روابط خطی استفاده می‌کنیم:

فرمول عمومی برای Voc در دمای TT (در درجهٔ سانتی‌گراد):

Voc(T)=Voc,STC⋅(1+αVoc⋅(T−25))V_{oc}(T) = V_{oc,STC} \cdot \Big(1 + \alpha_{Voc} \cdot (T – 25)\Big)

یا اگر ضریب دمایی به‌صورت مقداری (V/°C) داده شده:

Voc(T)=Voc,STC+βVoc⋅(T−25)V_{oc}(T) = V_{oc,STC} + \beta_{Voc}\cdot (T – 25)

که αVoc\alpha_{Voc} معمولاً به صورت درصد و βVoc\beta_{Voc} به صورت ولت بر درجه است.

برای Vmp:

Vmp(T)=Vmp,STC⋅(1+αVmp⋅(T−25))V_{mp}(T) = V_{mp,STC} \cdot \Big(1 + \alpha_{Vmp} \cdot (T – 25)\Big)

نکته: α\alpha ها معمولاً منفی‌اند (با افزایش دما ولتاژ کاهش می‌یابد).

۳) ولتاژ حداکثر رشته (String Voc) — حالت بدترین وضعیت (سردترین دما)

برای تعیین حداکثر ولتاژی که ممکن است روی سیستم قرار گیرد (برای انتخاب رله‌ها/بوشینگ/اینورتر با ولتاژ نامی کافی) باید Voc هر پنل را در سردترین دمای ممکن محاسبه و سپس در تعداد پنل‌های سری ضرب کنیم.

فرمول رشته:

Voc,stringmax=Nseries⋅Voc(Tcold)V_{oc,string}^{max} = N_{series} \cdot V_{oc}(T_{cold})

عموماً مهندسین یک حاشیه ایمنی هم می‌دهند (مثلاً 1.25 یا طبق مقررات محلی) تا نوسانات و خطاها جذب شود:

Vdesign=SafetyFactor⋅Voc,stringmaxV_{design} = \text{SafetyFactor} \cdot V_{oc,string}^{max}

هشدار مهندسی: برخی کدها/استانداردها (مثل NEC در آمریکا) ممکن است حاشیهٔ خاص یا محدودیت ولتاژ ماکزیمم را الزام کنند — همواره دیتاشیت و قوانین محلی را بررسی کنید.

۴) ولتاژ حداقل کاری (Minimum MPPT Voltage) — حالت بدترین وضعیت (گرم‌ترین دما)

برای مطمئن شدن از اینکه در داغ‌ترین شرایط محیطی، ولتاژ رشته از حداقل ولتاژ کاری اینورتر (MPPT start / MPPT window) کمتر نشود، باید Vmp هر پنل در دمای بالا محاسبه و در تعداد سری ضرب شود:

Vmp,stringmin=Nseries⋅Vmp(Thot)V_{mp,string}^{min} = N_{series} \cdot V_{mp}(T_{hot})

طبیعتاً این مقدار باید بالاتر یا در محدودهٔ ورودی MPPT اینورتر باشد تا سیستم بتواند توان را استخراج کند.

۵) پارامترهای دِیگر که ممکن است نیاز داشته باشید

• I_{sc}(T) (جریان مدار کوتاه) تقریباً با دما کمی افزایش می‌یابد؛ اما برای محاسبهٔ ولتاژ مهم نیست. معمولاً ضریب مثبت کوچک (≈ +0.04%/°C).
• تأثیر تابش (Irradiance): ولتاژ Voc و Vmp تنها به‌طور جزئی با تابش تغییر می‌کنند (ولتاژ کمی کاهش می‌یابد اگر تابش خیلی کم باشد)؛ اما اثر اصلی تابش روی جریان است.
• سری/موازی کردن: ولتاژ سری جمع می‌شود؛ جریان در موازی جمع می‌شود.

۶) محاسبات نمونه — مثال گام‌به‌گام (عددها فرضی؛ حتماً با اعداد دیتاشیت خودتان جایگزین کنید)

داده‌های فرضی (از دیتاشیت معمولی، فقط برای مثال):

• Voc,STC=38.3 VV_{oc,STC} = 38.3\ \text{V}
• Vmp,STC=30.1 VV_{mp,STC} = 30.1\ \text{V}
• ضریب دمایی \alpha_{Voc} = -0.30\%/\!^\circ\text{C} = -0.0030\ \text{(per °C)}
• ضریب دمایی \alpha_{Vmp} = -0.20\%/\!^\circ\text{C} = -0.0020\ \text{(per °C)}
• تعداد پنل در سری: Nseries=10N_{series} = 10
• حاشیهٔ ایمنی برای طراحی: SafetyFactor=1.25\text{SafetyFactor} = 1.25
• سردترین دما (مثال): Tcold=−20 ∘CT_{cold} = -20\ ^\circ\text{C}
• گرم‌ترین دما سلول (مثال): Thot=70 ∘CT_{hot} = 70\ ^\circ\text{C}

گام 1 — محاسبه Voc هر پنل در دمای سرد

ΔT_cold = Tcold−25=−20−25=−45 ∘CT_{cold} – 25 = -20 – 25 = -45\ ^\circ\text{C}.

عامل تغییر:

1+αVoc⋅(Tcold−25)=1+(−0.0030)⋅(−45)=1+0.135=1.1351 + \alpha_{Voc}\cdot (T_{cold}-25) = 1 + (-0.0030)\cdot(-45) = 1 + 0.135 = 1.135

حالا Voc در دمای سرد:

Voc(Tcold)=38.3×1.135V_{oc}(T_{cold}) = 38.3 \times 1.135

عدد به‌صورت مرحله‌ای:

• 38.3 × 1.135
  • 38.3 × 1 = 38.3
  • 38.3 × 0.135 = 38.3 × (0.1 + 0.03 + 0.005)
    • 38.3 × 0.1 = 3.83
    • 38.3 × 0.03 = 1.149
    • 38.3 × 0.005 = 0.1915
    • جمع = 3.83 + 1.149 + 0.1915 = 5.1705
  • جمع کل = 38.3 + 5.1705 = 43.4705 V
    پس:

Voc(Tcold)≈43.47 VV_{oc}(T_{cold}) \approx 43.47\ \text{V}

گام 2 — Voc رشته (بدون و با حاشیه)

رشته 10 تایی:

Voc,stringmax=10×43.47=434.705 VV_{oc,string}^{max} = 10 \times 43.47 = 434.705\ \text{V}

با حاشیهٔ ایمنی 1.25:

Vdesign=1.25×434.705=543.38125 VV_{design} = 1.25 \times 434.705 = 543.38125\ \text{V}

پس باید تجهیزات (اینورتر/کامباینر/کابل و فیوزها) ولتاژ بالاتر از حدود ~544 V را تحمل کنند؛ معمولاً انتخاب 600 V یا 1000 V بر اساس استاندارد و تجهیزات مرسوم توصیه می‌شود.

گام 3 — محاسبه Vmp هر پنل در دمای گرم

ΔT_hot = Thot−25=70−25=45 ∘CT_{hot} – 25 = 70 – 25 = 45\ ^\circ\text{C}.

عامل تغییر:

1+αVmp⋅(Thot−25)=1+(−0.0020)⋅45=1−0.09=0.911 + \alpha_{Vmp}\cdot (T_{hot}-25) = 1 + (-0.0020)\cdot 45 = 1 – 0.09 = 0.91

حالا Vmp در دمای گرم:

Vmp(Thot)=30.1×0.91V_{mp}(T_{hot}) = 30.1 \times 0.91

محاسبه مرحله‌ای:

• 30.1 × 0.9 = 27.09
• 30.1 × 0.01 = 0.301
• جمع = 27.09 + 0.301 = 27.391 V

پس Vmp(Thot)≈27.391 VV_{mp}(T_{hot}) \approx 27.391\ \text{V}.

گام 4 — Vmp رشته در دمای گرم

Vmp,stringmin=10×27.391=273.91 VV_{mp,string}^{min} = 10 \times 27.391 = 273.91\ \text{V}

این مقدار باید بالاتر از حداقل ولتاژ MPPT اینورتر باشد تا اینورتر بتواند عملیات MPPT را آغاز و حفظ کند. اگر حداقل MPPT اینورتر مثلاً 200 V باشد، مقدار 273.9 V رضایت‌بخش است. اگر این مقدار زیر حداقل باشد، باید تعداد پنل‌های سری را افزایش دهید.

۷) نکات عملی و چک‌لیست طراحی

1. همیشه از دیتاشیت پنل استفاده کنید: α و β و Voc و Vmp از دیتاشیت پنل می‌آیند — اعداد مثال فقط نمونه بودند.
2. دماهای محاسبه را بر اساس محل نصب و رکورد دمای محلی تعیین کنید (سردترین دما برای Voc max، گرم‌ترین دما برای Vmp min).
3. حاشیه ایمنی: برخی مقررات و تولیدکنندگان توصیه می‌کنند 1.25 یا مقادیر مشخص را در نظر بگیرید؛ بررسی استانداردهای محلی الزامی است.
4. محدودیت‌های اینورتر: مطمئن شوید VdesignV_{design} کمتر از Max DC input اینورتر باشد و Vmp,stringminV_{mp,string}^{min} بالای Min MPPT اینورتر باشد.
5. تغییرات تابش: در صبح‌های ابری یا سایه، ولتاژ ممکن است تغییر کند — اما اثر روی Voc کمتر از اثر دما است.
6. کابل‌ها و افت ولتاژ: افت ولتاژ در کابل روی ولتاژ DC تأثیر می‌گذارد اما معمولاً برای محاسبهٔ Voc/Vmp نقشی کم‌رنگ دارد (بیشتر مربوط به افت توان و جریان است).
7. محافظت‌ها: فیوزها، آرک فالتینگ، و تجهیزات حفاظتی را بر اساس جریان/ولتاژ طراحی کنید.

۸) فرمول‌های خلاصه (برای کپی سریع)

• Voc(T)=Voc,STC⋅(1+αVoc⋅(T−25))V_{oc}(T) = V_{oc,STC} \cdot \big(1 + \alpha_{Voc}\cdot (T-25)\big)
• Vmp(T)=Vmp,STC⋅(1+αVmp⋅(T−25))V_{mp}(T) = V_{mp,STC} \cdot \big(1 + \alpha_{Vmp}\cdot (T-25)\big)
• Voc,stringmax=Nseries⋅Voc(Tcold)V_{oc,string}^{max} = N_{series}\cdot V_{oc}(T_{cold})
• Vmp,stringmin=Nseries⋅Vmp(Thot)V_{mp,string}^{min} = N_{series}\cdot V_{mp}(T_{hot})
• Vdesign=SafetyFactor⋅Voc,stringmaxV_{design} = \text{SafetyFactor} \cdot V_{oc,string}^{max}

۹) دو مثال عملی سریع (برای مقایسه)

• اگر می‌خواهید رشتهٔ شما زیر 600 V طراحی شود، با همان پنل مثال و Tcold=−20∘CT_{cold}=-20^\circ C نتیجه نشان داد Vdesign≈543.4V_{design}\approx543.4 V — یعنی 10 پنل سری قابل قبول است.
• اگر سردترین دما Tcold=−40∘CT_{cold}=-40^\circ C باشد، Voc هر پنل خیلی بیشتر می‌شود؛ در این حالت دوباره محاسبه کنید و ممکن است نیاز به کاهش تعداد پنل سری باشد.

جمع‌بندی و پیشنهاد نهایی

• روند: از دیتاشیت مقدار STC و ضرایب دمایی را بخوانید → Voc و Vmp را در دماهای سرد/گرم تنظیم کنید → در تعداد پنل‌های سری ضرب کنید → مقایسه با محدودیت‌های اینورتر + افزودن حاشیهٔ ایمنی.
• اگر دوست دارید، من می‌توانم همین محاسبات را برای دیتاشیت واقعی پنل شما انجام دهم — فقط مقادیر Voc,STCV_{oc,STC}, Vmp,STCV_{mp,STC}, αVoc\alpha_{Voc}, αVmp\alpha_{Vmp} و سردترین/گرم‌ترین دمای محل نصب و تعداد پنل سری را بدهید؛ من بلافاصله محاسبات عددی کامل و جدول خروجی برای شما تولید می‌کنم.
