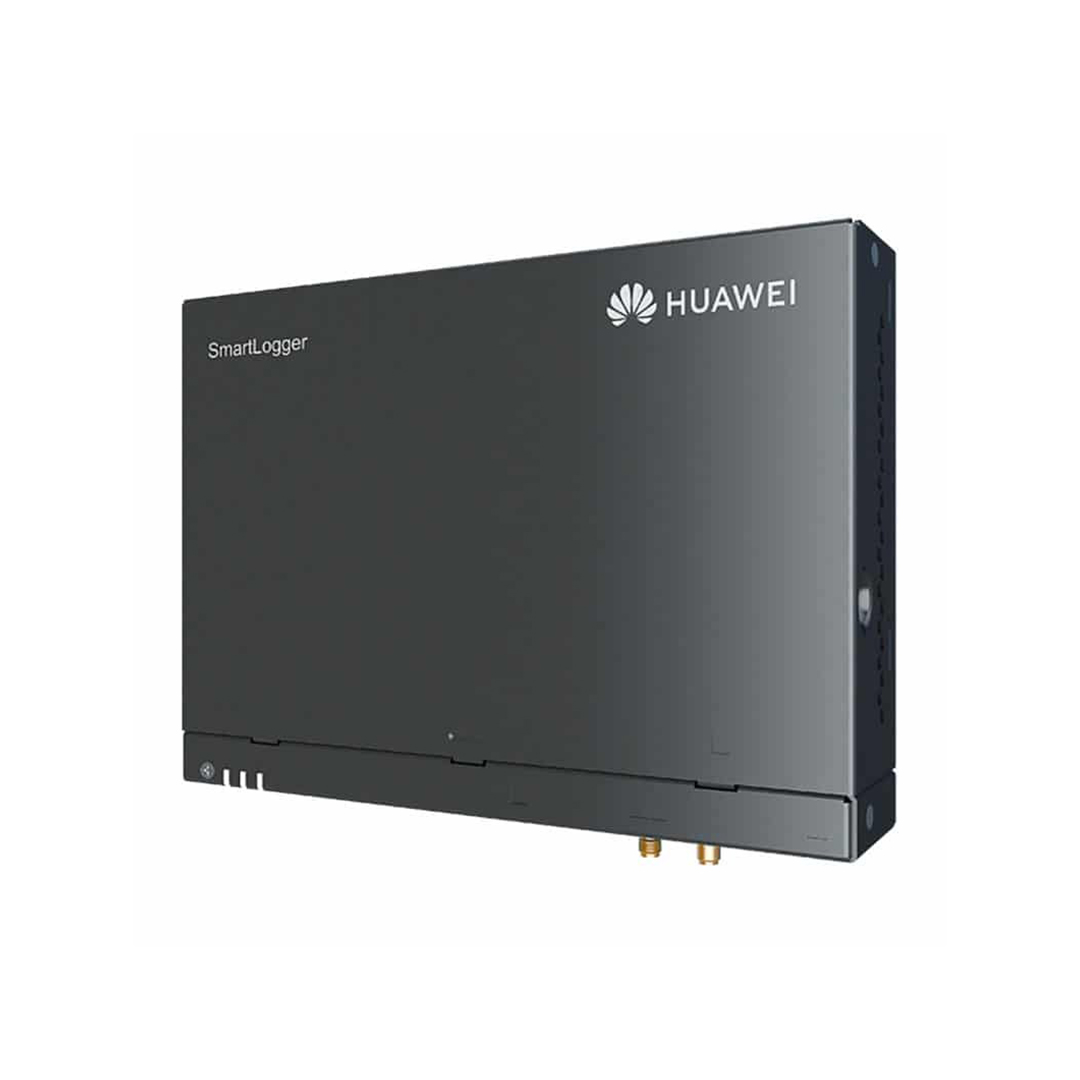

دیتا لاگر هوآوی Huawei Datalogger

ویژگی‌ها و مشخصات فنی Huawei SmartLogger 3000

1. هدف محصول
   این دستگاه یک «دیتالاگر» (Data Logger) است که برای نظارت (مانیتورینگ) و مدیریت سیستم‌های فتوولتائیک (PV) طراحی شده است؛ یعنی جمع‌آوری داده از اینورترها، سنسورها، و دیگر دستگاه‌ها و ارسال آن‌ها برای تحلیل.
2. اتصالات ارتباطی (Interfaces)
   • پورت RS-485: سه پورت COM برای ارتباط با اینورترها، سنسورها و …
   • MBUS (در بعضی مدل‌ها): برای وصل شدن به اینورتر یا دستگاه‌های سازگار با MBUS.
   • اترنت (Ethernet): یک پورت WAN 10/100/1000 مگابیت بر ثانیه.
   • ۴G / موبایل: بعضی مدل‌ها (مثل A03EU) دارای پشتیبانی از LTE هستند.
   • ورودی / خروجی دیجیتال و آنالوگ: ۴ ورودی دیجیتال (DI)، ۲ خروجی دیجیتال (DO)، ۴ ورودی آنالوگ (AI).
   • پورت USB: یک پورت USB 2.0 برای کارهای محلی یا ذخیره‌سازی اطلاعات.
   • SFP (فایبر نوری): امکان ارتباط فیبری (برای ارتباط با ترمینال باکس‌ها از طریق فیبر اپتیک) وجود دارد.
3. پشتیبانی از تعداد دستگاه‌ها
   مدل SmartLogger 3000A03EU می‌تواند تا ۸۰ دستگاه مختلف (مثلاً اینورترها) را نظارت کند.
4. ولتاژ و مصرف برق
   • ورودی AC: ۱۰۰–۲۴۰ ولت، فرکانس ۵۰/۶۰ هرتز.
   • ورودی DC: پشتیبانی از ۱۲ ولت یا ۲۴ ولت.
   • مصرف برق: معمولاً حدود ۸ وات، بیشینه تا ۱۵ وات.
5. شرایط محیطی
   • دمای کاری: –۴۰ تا +۶۰ درجه سانتی‌گراد.
   • رطوبت نسبی: ۵٪ تا ۹۵٪ (بدون تراکم بخار).
   • حداکثر ارتفاع کاری: تا ۴۰۰۰ متر از سطح دریا.
   • درجه حفاظت (IP): IP20 (یعنی مناسب نصب داخلی یا محیط محافظت شده).
6. ابعاد و وزن
   • ابعاد بدون «گوشک‌های نصب» (mounting ears): تقریباً 225 × 160 × 44 میلی‌متر.
   • وزن خالص: حدود ۲ کیلوگرم.
7. نصب و راه‌اندازی
   • امکان نصب روی دیوار یا ریل DIN (گاید ریل) دارد.
   • راه‌اندازی اولیه از طریق اپلیکیشن (مثلاً FusionSolar یا SUN2000) که توسط وای‌فای داخلی دستگاه انجام می‌شود.
   • دارای رابط وب (Web UI) تعبیه‌شده برای تنظیمات و مانیتورینگ.
8. امنیت و قابلیت اطمینان
   • طراحی “Smart zero export”: یکی از قابلیت‌ها برای کنترل تزریق انرژی به شبکه (بسته به قوانین محلی برق) دارد.
   • ماژول محافظت در برابر صاعقه (lightning protection) برای ایمنی بالاتر.
9. پروتکل‌های ارتباطی پشتیبانی شده
   • Modbus-TCP از طریق اترنت.
   • Modbus-RTU از طریق RS-485.
   • پروتکل IEC 60870-5-103 / 104 (بسته به مدل)
   • پروتکل DL/T645 برای مترهای برق (در مدل‌هایی که این سنسورها را پشتیبانی می‌کنند).
10. نمایشگر وضعیت
    روی بدنه چند LED وجود دارد: RUN (در حال اجرا)، ALM (خطا)، و ۴G (وضعیت ارتباط ۴G).

معایب بالقوه یا نکاتی که باید در نظر گرفت

• چون «IP20» است، مناسب برای محیط‌های خیلی مرطوب یا خیلی گرد و خاکی نیست؛ باید در جعبه محافظ یا داخل اتاق نصب شود.
• مصرف برق نسبتاً پایین است اما اگر تعداد زیادی دستگاه به آن متصل باشد، حجم داده زیاد خواهد بود و نیاز به مدیریت اتصال اینترنت دارد (بخصوص اگر از ۴G استفاده می‌کنی).
• برای استفاده از ۴G، باید سیم‌کارت داشته باشی و مصرف داده را مدیریت کنی (در راهنمای نصب به این موضوع اشاره شده است).
• در بعضی پروژه‌ها، ممکن است نیاز باشد که از ماژول‌های اپتیکی استفاده شود (برای SFP)، که به هزینه اضافه منجر می‌شود.
